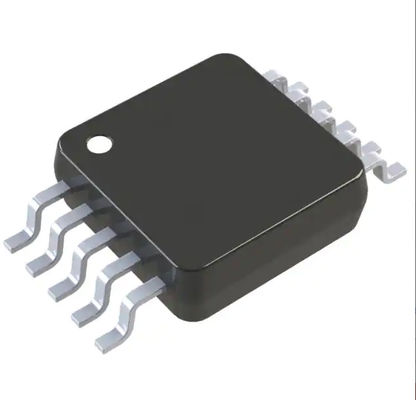

Perangkat Analog AD5063BRMZ 16 Bit Digital Ke Analog Converter Ic 1 10-MSOP Kecepatan Tinggi Dac Ic Chip

Lembaran data:AD5063BRMZ

GAMBARAN UMUM

AD5063, anggota dari Analog Device Inc., keluarga nanoDAC™, adalah DAC output tegangan 16-bit tunggal tanpa buffer yang beroperasi dari catu daya 2,7 V hingga 5 V tunggal.Perangkat menawarkan spesifikasi akurasi relatif ±1 LSB, dan operasi dijamin monoton dengan spesifikasi ±1 LSB DNL.AD5063 dilengkapi dengan resistor on-board dalam MSOP 10-lead, memungkinkan sinyal bipolar dihasilkan dengan amplifier output.Perangkat ini menggunakan antarmuka serial 3 kabel serbaguna yang beroperasi pada kecepatan clock hingga 30 MHz dan kompatibel dengan standar antarmuka SPI®, QSPI™, MICROWIRE™, dan DSP standar.Referensi untuk AD5063 disuplai dari pin VREF eksternal.Buffer referensi juga disediakan di dalam chip.Perangkat menggabungkan rangkaian reset penyalaan yang memastikan output DAC menyala hingga skala menengah dan tetap di sana hingga penulisan yang valid ke perangkat dilakukan.Perangkat berisi fitur matikan daya yang mengurangi konsumsi arus perangkat hingga biasanya 300 nA pada 5 V dan memberikan beban keluaran yang dapat dipilih perangkat lunak saat dalam mode matikan.Perangkat dimasukkan ke mode power-down melalui antarmuka serial.Total kesalahan yang tidak disesuaikan untuk perangkat adalah <1 mV.

FITUR

DAC 16-bit tunggal, 1 LSB INL Power-on reset ke midscale Dijamin monoton dengan desain 3 fungsi power-down Antarmuka serial daya rendah dengan input yang dipicu Schmitt MSOP 10 sadapan, daya rendah Waktu penyelesaian cepat maksimal 1 µs (AD5063- 1 model) Catu daya 2,7 V hingga 5,5 V Kesalahan rendah saat penyalaan Tegangan tanpa buffer mampu menggerakkan beban 60 kΩ Fasilitas interupsi SYNC

Gambar data:
