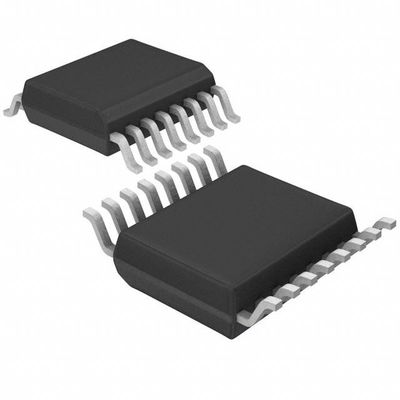

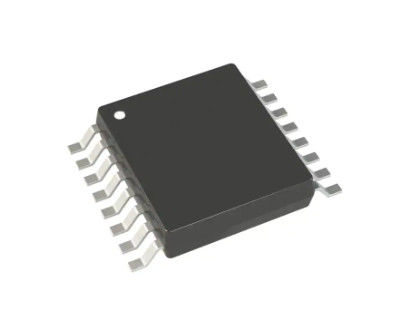

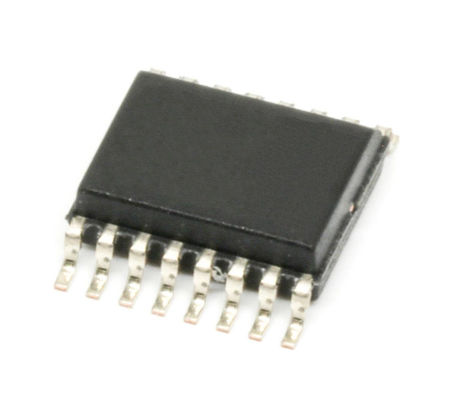

AD7792BRUZ-REEL 16 Bit Dac Converter Ic 3 Input 1 Sigma-Delta 16-TSSOP

Lembar Data:AD7792BRUZ-REEL

FITUR

Resolusi efektif hingga 23 bit RMS noise 40 nV @ 4,17 Hz 85 nV @ 16,7 Hz Arus: 400 μA tipikal Daya mati: 1 μA maksimum Derau rendah instrumentasi gain yang dapat diprogram amp Referensi celah pita dengan tipikal drift 4 ppm/°C Tingkat pembaruan: 4,17 Hz hingga 470 Hz 3 input diferensial Osilator clock internal Penolakan 50 Hz/60 Hz secara simultan Sumber arus yang dapat diprogram Generator tegangan bias di dalam chip Arus yang habis Catu daya: 2,7 V hingga 5,25 V –40°C hingga +105°C rentang suhu Antarmuka independen catu daya Paket TSSOP 16-lead Interface 3-wire serial SPI®, QSPI™, MICROWIRE™, dan Schmitt trigger yang kompatibel dengan DSP pada SCLK

GAMBARAN UMUM

AD7792/AD7793 adalah daya rendah, noise rendah, ujung depan analog lengkap untuk aplikasi pengukuran presisi tinggi.AD7792/AD7793 mengandung noise rendah 16-/24-bit ∑-Δ ADC dengan tiga input analog diferensial.Penguat instrumentasi on-chip dengan noise rendah berarti bahwa sinyal dengan amplitudo kecil dapat dihubungkan langsung ke ADC.Dengan pengaturan gain 64, noise rms adalah 40 nV saat kecepatan pembaruan sama dengan 4,17 Hz.Perangkat berisi noise rendah presisi, referensi celah pita internal drift rendah dan dapat menerima referensi diferensial eksternal.Fitur on-chip lainnya termasuk sumber arus eksitasi yang dapat diprogram, arus burnout, dan generator tegangan bias.Generator tegangan bias menyetel tegangan mode-umum saluran ke AVDD/2.Perangkat dapat dioperasikan dengan jam internal atau jam eksternal.Kecepatan data keluaran dari bagian-bagian tersebut dapat diprogram perangkat lunak dan dapat bervariasi dari 4,17 Hz hingga 470 Hz.Bagian-bagian beroperasi dengan catu daya dari 2,7 V hingga 5,25 V. Mereka mengkonsumsi arus tipikal 400 μA dan ditempatkan dalam paket TSSOP 16-lead.
