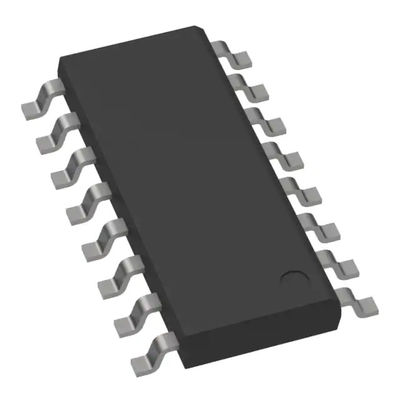

HR1000AGS-Z AC DC Converter Sirkuit Terpadu Offline Topologi Setengah Jembatan Hingga 600kHz 16-SOIC
| Tempat asal | Sistem Tenaga Monolitik Inc. |
|---|---|
| Nama merek | MPS |
| Sertifikasi | RoHS |
| Nomor model | HR1000AGS-Z |
| Kuantitas min Order | 2500pcs |
| Harga | Negotiable |
| Kemasan rincian | 2500PCS/Pita |
| Waktu pengiriman | 2-3 hari |
| Syarat-syarat pembayaran | L/C, D/A, D/P, T/T |
| Menyediakan kemampuan | 15K BUAH |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDetail produk
| Kategori | Pengonversi AC DC, Sakelar Offline | Jenis | Keterangan |
|---|---|---|---|
| Mfr | Sistem Tenaga Monolitik Inc. | Status produk | Aktif |
| Isolasi Keluaran | Terpencil | Tegangan - Pasokan (Vcc/Vdd) | 13V ~ 15.5V |
| Frekuensi - Beralih | Hingga 600kHz | Suhu Operasional | -40°C ~ 125°C (TJ) |
| Paket / Kasus | 16-SOIC (Lebar 0,154", 3,90mm) | ||
| Cahaya Tinggi | HR1000AGS-Z,AC DC Converter Sirkuit terpadu,HR1000AGS-Z 600kHz |
||
Deskripsi Produk
HR1000AGS-Z Konverter Topologi Setengah Jembatan Offline Hingga 600kHz 16-SOIC
Detail Cepat:
|
Pabrikan
|
Sistem Tenaga Monolitik Inc.
|
|
Nomor Produk Produsen
|
HR1000AGS-Z
|
|
Keterangan
|
IC OFFLINE SW SETENGAH-BRDG 16SOIC
|
|
Detil Deskripsi
|
Konverter Topologi Setengah Jembatan Offline Hingga 600kHz 16-SOIC
|
Atribut Produk:
|
JENIS
|
KETERANGAN
|
|
Kategori
|
Pengonversi AC DC, Sakelar Offline
|
|
Mfr
|
Sistem Tenaga Monolitik Inc.
|
|
Status Produk
|
Aktif
|
|
Isolasi Keluaran
|
Terpencil
|
|
Sakelar Internal
|
TIDAK
|
|
Topologi
|
Setengah Jembatan
|
|
Tegangan - Pasokan (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Siklus
|
0,5
|
|
Frekuensi - Beralih
|
Hingga 600kHz
|
|
Perlindungan Kesalahan
|
Suhu Lebih, Tegangan Lebih
|
|
Fitur Kontrol
|
Mulai Lembut
|
|
Suhu Operasional
|
-40°C ~ 125°C (TJ)
|
|
Paket / Kasus
|
16-SOIC (Lebar 0,154", 3,90 mm)
|
|
Paket Perangkat Pemasok
|
16-SOIC
|
|
Tipe Pemasangan
|
Permukaan gunung
|
|
Nomor Produk Dasar
|
HR1000
|
Sumber daya tambahan:
| ATRIBUT | KETERANGAN |
| Nama lain |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Paket standar | 2500 |
KETERANGAN
HR1000A adalah pengontrol yang dirancang khusus untuk topologi setengah jembatan resonan.Ini menyediakan dua saluran sinyal penggerak yang menghasilkan sinyal pelengkap pada siklus tugas 50%.Waktu mati tetap internal 350ns antara dua sinyal gerbang komplementer menjamin peralihan tegangan nol selama transien dan memungkinkan operasi frekuensi tinggi.
Dioda bootstrap terintegrasi menyederhanakan sirkuit penggerak eksternal untuk sakelar sisi tinggi.Itu dapat menahan hingga 600V dengan kekebalan terhadap kebisingan dV / dt tinggi.
Memodulasi frekuensi switching mengatur tegangan keluaran topologi.Osilator yang dapat diprogram dapat mengatur frekuensi switching maksimum dan minimum.
IC dimulai pada frekuensi switching maksimum yang diprogram dan secara bertahap melambat hingga loop kontrol mengambil alih untuk mencegah lonjakan arus yang berlebihan
IC dapat dipaksa untuk memasuki operasi burstmode terkontrol pada beban ringan untuk meminimalkan konsumsi daya dan memperketat pengaturan keluaran.
Fitur perlindungan—termasuk pematian terkunci, pemulihan otomatis, perlindungan brown-out, dan perlindungan suhu berlebih—meningkatkan keamanan desain konverter tanpa menimbulkan kerumitan sirkuit tambahan.
IC menyediakan kemampuan sumber/sink 1,5A/2A untuk driver gerbang sisi tinggi dan sisi rendah.
HR1000A tersedia dalam paket SO-16.
FITUR
• Siklus Tugas 50%, Kontrol Frekuensi Variabel Untuk Konverter Setengah Jembatan Resonan
• 600V High-Side Gate Driver dengan Dioda Bootstrap Terintegrasi dan Kekebalan dV/dt Tinggi
• Kemampuan Sumber/Sink 1,5A/2A untuk Pengemudi Gerbang Sisi Tinggi dan Sisi Rendah
• Osilator Akurasi Tinggi
• Beroperasi hingga 600kHz
• Proteksi Arus Berlebih Dua Tingkat: Pergeseran Frekuensi dan Shutdown Terkunci dengan Waktu Durasi yang Dapat Diprogram
• Remote ON/OFF Control dan Brown-Out Protection melalui Pin BO
• Latched-Disable Input untuk Implementasi Perlindungan yang Mudah
• Antarmuka dengan Pengontrol PFC
• Operasi Mode Burst yang Dapat Diprogram pada Beban Ringan
• Non-Linear Soft-Start untuk Kenaikan Tegangan Keluaran Monotonik
• Paket SO-16
APLIKASI
• TV LCD dan PDP
• PC Desktop dan Server
• Telekomunikasi SMP
• Adaptor AC-DC, SMPS Bingkai Terbuka
• Konsol Permainan Video
• Ballast Penerangan Elektronik
