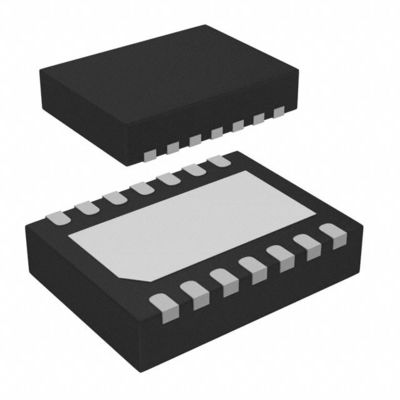

MP8869SGL-Z Switch Mode Regulator Ic 0.6V 1 Output 12A 14-VFDFN Exposed Pad Power IC Chip

MP8869SGL-Z Buck Switching Regulator IC Positif Programmable 0.6V 1 Output 12A 14-VFDFN Exposed Pad

Lembaran data:MP8869SGL-Z



Sumber daya tambahan:

KETERANGAN
MP8869S adalah konverter mode sakelar frekuensi tinggi, sinkron, diperbaiki, step-down, dengan antarmuka kontrol I2C.MP8869S menawarkan solusi terintegrasi penuh yang mencapai arus kontinyu 12A dan arus output puncak 15A dengan pengaturan beban dan jalur yang sangat baik pada rentang pasokan input yang luas.
Level tegangan output dapat dikontrol dengan cepat melalui antarmuka serial I2C.Rentang tegangan referensi dapat disesuaikan dari 0,6V hingga 1,108V dalam langkah 4mV.Laju perubahan tegangan, frekuensi, batas arus, perlindungan cegukan/latch-off, aktifkan, dan mode hemat daya juga dapat dipilih melalui antarmuka I2C.
Operasi kontrol Constant-on-time (COT) memberikan respons transien yang cepat.Pin open-drain power good (PG) menunjukkan ketika tegangan output berada dalam kisaran nominal.Fitur perlindungan penuh termasuk perlindungan tegangan berlebih (OVP), perlindungan arus berlebih (OCP), dan penonaktifan termal.
MP8869S tersedia dalam paket QFN-14 (3mmx4mm).
FITUR
 Vout Adjustable hingga 5.5V menggunakan pin FB
 Jangkauan Input Pengoperasian 2,85V hingga 18V yang lebar
 Arus Keluaran Puncak 12A Kontinu/15A
 1% Akurasi Referensi Internal
 Rentang Referensi yang Dapat Diprogram-I2C dari 0,6V hingga 1,108V dalam Langkah 4mV dengan Slew Rate Control
 5% Tegangan Keluaran Akurasi dan Pemantauan Arus Keluaran melalui I2C
 Mode PFM/PWM yang dapat dipilih, Frekuensi yang Dapat Disesuaikan, dan Batas Arus melalui I2C
 Empat Alamat I2C yang Dapat Dipilih Berbeda
 Soft Start Eksternal (SS)
 Indikasi Open-Drain Power Good (PG).
 Output Over-Voltage Protection (OVP)
 Hiccup/Latch-Off Over-Current Protection (OCP)
 Tersedia dalam Paket QFN-14 (3mmx4mm).
Gambar data:
