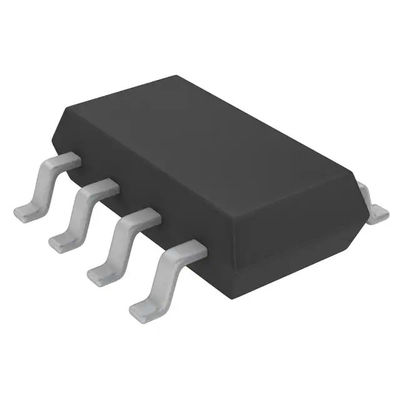

MP3414DJ-LF-Z Meningkatkan Switching Regulator IC Positif Adjustable 1.8V 1 Output 1.5A SOT-23-8 Tipis TSOT-23-8

MP3414DJ-LF-Z Meningkatkan Switching Regulator IC Positif Adjustable 1.8V 1 Output 1.5A (Switch) SOT-23-8 Tipis TSOT-23-8

Fitur:

 Efisiensi hingga 96%.

 Pengaktifan Tegangan Rendah 0,8V

 Rentang Input 0,6V-ke-4V

 Jangkauan Keluaran 1,8V-ke-4V

 Penyearah Sinkron Internal

 Pengalihan Frekuensi Tetap 1MHz

 35μA Arus Diam

 1μA Shutdown Saat Ini

 Kontrol Mode Saat Ini dengan Kompensasi Internal

 Benar Output Putus dari Input

 Operasi Mode VIN>VOUT Turun

 Efisiensi Tinggi dalam Kondisi Beban Ringan

 Komponen Eksternal Sangat Kecil

 Inrush Current Membatasi dan SoftStart Internal

 Proteksi Tegangan Lebih

 Proteksi Arus Pendek

 Paket TSOT23-8

Keterangan:

MP3414 dapat memulai dari tegangan input serendah 0,8V untuk memberikan pembatasan arus masuk, dan perlindungan hubung singkat keluaran.Penyearah sinkron saluran-P terintegrasi meningkatkan efisiensi dan menghilangkan kebutuhan akan dioda Schottky eksternal.PMOS memutus output dari input saat bagian dimatikan.Fitur pemutusan keluaran ini memungkinkan keluaran untuk benar-benar habis, sehingga memungkinkan bagian tersebut menarik arus suplai 1μA dalam mode mati.

Frekuensi switching 1MHz memungkinkan komponen eksternal yang lebih kecil, sedangkan kompensasi internal dan soft-start meminimalkan jumlah komponen eksternal: fitur ini membantu menghasilkan solusi yang ringkas untuk rentang beban arus yang lebar.

MP3414 memiliki MOSFET daya terintegrasi yang mendukung output hingga 4V dan arus switching puncak 1,8A yang khas.

MP3414 tersedia dalam paket TSOT23 8-pin kecil.
