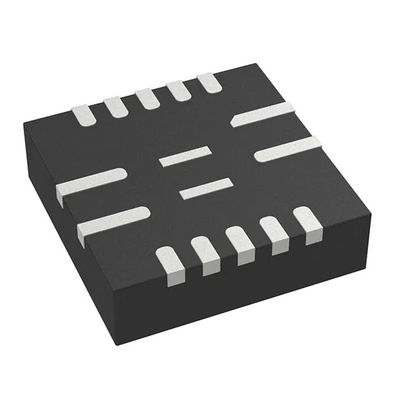

MP8765GQ-Z MPS Buck Switching IC Regulator Positif Dapat Disesuaikan 0.604V 1 Output 6A 16-PowerVFQFN

Lembaran data:MP8765GQ-Z



Sumber daya tambahan:


KETERANGAN
MP8765 adalah konverter mode step-down switch sinkron frekuensi tinggi yang terintegrasi penuh dan terintegrasi.Ini menawarkan solusi yang sangat ringkas untuk mencapai arus keluaran kontinu 6A pada rentang pasokan input yang luas dengan pengaturan beban dan saluran yang sangat baik.MP8765 beroperasi dengan efisiensi tinggi pada rentang beban arus keluaran yang lebar.

Mode kontrol Constant-On-Time (COT) memberikan respons transien yang cepat dan memudahkan stabilisasi loop.

Di bawah penguncian voltase secara internal diatur sebagai 4,6 V, Sinyal daya saluran terbuka yang baik menunjukkan output berada dalam rentang voltase nominalnya.

Fitur perlindungan penuh termasuk OCP dan penonaktifan termal.

Konverter memerlukan jumlah minimum komponen eksternal dan tersedia dalam paket QFN16 (3mmx3mm).

FITUR
 Kisaran Input Operasi 5V hingga 24V yang lebar
 6A Arus Keluaran Terus Menerus
 Mode PFM/PWM Dapat Dipilih
 MOSFET Daya Internal RDS(ON) Rendah
 Teknik Pengurangan Kerugian Switching Proprietary
 1% Tegangan Referensi
 7ms Mulai Lunak Internal
 Debit Keluaran
 Frekuensi Switching 500kHz
 Hiccup OCP Protection dan Thermal Shutdown
 Auto Retry Proteksi OVP
 Keluaran Dapat Disesuaikan dari 0,604V hingga 5,5V

APLIKASI
 Laptop Komputer
 Komputer Tablet
 Sistem Jaringan
 Perekam Video Pribadi
 Televisi dan Monitor Panel Datar
 Sistem Tenaga Terdistribusi
Gambar Data:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8765/document_id/777
