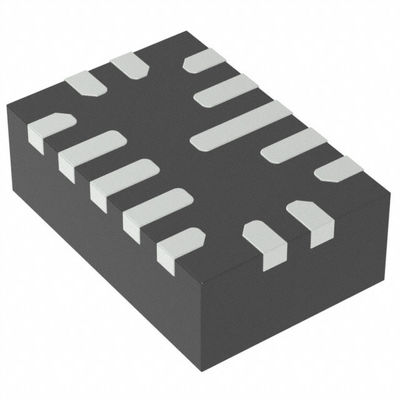

MPQ8626GD-Z Buck Switching IC Regulator Positif Dapat Disesuaikan 0.6V 1 Output 6A 14-VFQFN

MPQ8626 adalah konverter buck yang terintegrasi penuh, frekuensi tinggi, sinkron.MPQ8626 menawarkan solusi yang sangat ringkas yang mencapai arus keluaran hingga 6A dengan pengaturan beban dan saluran yang sangat baik pada rentang pasokan input yang luas.MPQ8626 beroperasi dengan efisiensi tinggi pada rentang beban arus keluaran yang lebar.MPQ8626 mengadopsi kontrol konstan-waktu (COT) kompensasi internal yang memberikan respons transien cepat dan memudahkan stabilisasi loop.Frekuensi operasi dapat diatur ke 600kHz, 1100kHz, atau 2000kHz dengan mudah dengan konfigurasi MODE, memungkinkan frekuensi MPQ8626 tetap konstan terlepas dari voltase input dan output.Jalan start-up tegangan output dikendalikan oleh timer internal 1,5 ms, yang dapat ditingkatkan dengan menambahkan kapasitor pada TRK/REF.Sinyal open-drain power good (PGOOD) menunjukkan jika output berada dalam kisaran tegangan nominalnya.PGOOD dijepit di sekitar 0,7V dengan tegangan pull-up eksternal ketika catu input gagal memberi daya pada MPQ8626.Fitur perlindungan lengkap termasuk perlindungan arus berlebih (OCP), perlindungan tegangan berlebih (OVP), perlindungan tegangan rendah (UVP), dan perlindungan suhu berlebih (OTP).MPQ8626 membutuhkan sejumlah kecil komponen eksternal yang tersedia, standar, dan tersedia dalam paket QFN-14 (2mmx3mm).FITUR • Rentang Tegangan Input Lebar o 2.85V hingga 16V dengan Bias VCC 3.3V Eksternal o 4V hingga 16V dengan Bias VCC Internal atau Bias VCC 3.3V Eksternal • Arus Keluaran 6A • Tingkat Batas Arus Akurat yang Dapat Diprogram • MOSFET Daya Terintegrasi RDS(ON) Rendah • Teknik Pengurangan Rugi Switching Proprietary • Adaptive Constant-On-Time (COT) untuk Respons Transien Ultracepat • Stabil dengan Kapasitor Output ESR Nol • Tegangan Referensi 0,5% Lebih dari 0°C hingga +70°C Kisaran Suhu Sambungan • Tegangan Referensi 1% Lebih Kisaran Suhu Persimpangan -40°C hingga +125°C • CCM Paksa atau Operasi Pulse-Skip yang Dapat Dipilih • Regulasi Beban Sangat Baik • Pelacakan Tegangan Output • Pelepasan Tegangan Output • PGOOD Aktif Dijepit di Tingkat Rendah selama Kegagalan Daya • Waktu Soft-Start yang Dapat Diprogram dari 1ms dan Lebih Tinggi • Pra-Bias Start-Up • Frekuensi Switching yang Dapat Dipilih dari 600kHz, 1100kHz, dan 2000kHz • Non-Latch untuk OCP, OVP, UVP, OTP, dan UVLO • Output dapat disesuaikan dari 0,6V hingga 0,9 x VIN Hingga 6V Maks • Tersedia dalam Paket QFN-14 (2mmx3mm) APLIKASI • Sistem Telekomunikasi dan Jaringan • Server, Komputasi Awan, Penyimpanan • Stasiun Basis • Titik Beban Serba Guna (PoL) • Sistem Daya Distribusi 12V • TV Kelas Atas • Konsol Game dan Kartu Grafis
