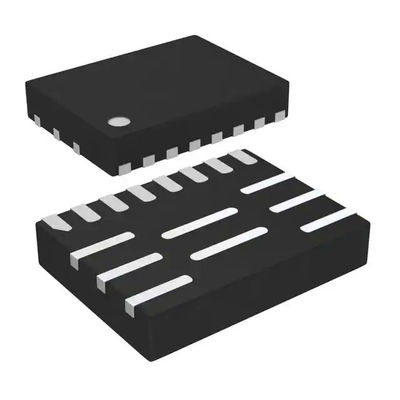

MPQ8632GL-10-Z Buck Switching IC Regulator Positif Dapat Disesuaikan 0.611V 1 Output 10A 13-VFQFN
| Tempat asal | Sistem Tenaga Monolitik Inc. |
|---|---|
| Nama merek | MPS |
| Sertifikasi | RoHS |
| Nomor model | MPQ8632GL-10-Z |
| Kuantitas min Order | 5000 pcs |
| Harga | Negotiable |
| Kemasan rincian | 5000 PCS/Pita |
| Waktu pengiriman | 2-3 hari |
| Syarat-syarat pembayaran | L/C, D/A, D/P, T/T |
| Menyediakan kemampuan | 40K BUAH |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xDetail produk
| Nomor produk | MPQ8632GLE-10-Z | Kategori | Regulator Tegangan - Regulator Switching DC DC |
|---|---|---|---|
| Pabrikan | Sistem Tenaga Monolitik Inc. | Kemasan | Pita & Gulungan (TR) |
| Jenis Keluaran | Positif | Jumlah Keluaran | 1 |
| Tegangan Input-Max | 18V | Tegangan Input-Min | 2.5V |
| Tegangan Output-Max | 13V | Tegangan Output-Min | 0,611V |
| Keluaran Saat Ini | 10A | Topologi | Uang |
| Beralih Frekuensi | 200kHz ~ 1MHz | Suhu Operasional | -40°C ~ 125°C |
| Tipe Pemasangan | Permukaan gunung | Paket / Kasus | 13-VFQFN |
| Paket Perangkat Pemasok | 13-QFN (3x4) | ||
| Cahaya Tinggi | MPQ8632GL-10-Z,Pengalih IC Regulator Positif Dapat Disesuaikan |
||
Deskripsi Produk
MPQ8632GL-10-Z Buck Switching IC Regulator Positif Dapat Disesuaikan 0.611V 1 Output 10A 13-VFQFN
Detail Cepat:
|
Pabrikan
|
Sistem Tenaga Monolitik Inc.
|
|
Nomor Produk Produsen
|
MPQ8632GL-10-Z
|
|
Keterangan
|
IC REG BUCK ADJUSTABLE 10A 16QFN
|
|
Detil Deskripsi
|
Buck Switching Regulator IC Positif Dapat Disesuaikan 0.611V 1 Output 10A 13-VFQFN
|
Atribut Produk:
|
JENIS
|
KETERANGAN
|
|
Kategori
|
Regulator Tegangan - Regulator Switching DC DC
|
|
Mfr
|
Sistem Tenaga Monolitik Inc.
|
|
Status Produk
|
Bukan Untuk Desain Baru
|
|
Fungsi
|
Langkah-Turun
|
|
Konfigurasi Keluaran
|
Positif
|
|
Topologi
|
Uang
|
|
Jenis Keluaran
|
Dapat disesuaikan
|
|
Jumlah Keluaran
|
1
|
|
Tegangan - Masukan (Min)
|
2.5V
|
|
Tegangan - Masukan (Maks)
|
18V
|
|
Tegangan - Keluaran (Min/Tetap)
|
0,611V
|
|
Tegangan - Keluaran (Maks)
|
13V
|
|
Arus - Keluaran
|
10A
|
|
Frekuensi - Beralih
|
200kHz ~ 1MHz
|
|
Penyearah Sinkron
|
Ya
|
|
Suhu Operasional
|
-40°C ~ 125°C (TJ)
|
|
Tipe Pemasangan
|
Permukaan gunung
|
|
Paket / Kasus
|
13-VFQFN
|
|
Paket Perangkat Pemasok
|
13-QFN (3x4)
|
|
Nomor Produk Dasar
|
MPQ8632
|
Sumber daya tambahan:
| ATRIBUT | KETERANGAN |
| Paket standar | 5000 |
KETERANGAN
MPQ8632 adalah konverter mode step-down switch sinkron frekuensi tinggi yang terintegrasi penuh dan terintegrasi.Ini menawarkan solusi yang sangat kompak untuk mencapai arus keluaran 4A/6A/8A/10A/12A/15A/20A pada rentang suplai input yang luas dengan regulasi beban dan jalur yang sangat baik.
MPQ8632 menggunakan mode kontrol Constant-On-Time (COT) untuk memberikan respons transien yang cepat dan memudahkan stabilisasi loop.
Resistor eksternal memprogram frekuensi operasi dari 200kHz ke 1MHz dan frekuensinya tetap hampir konstan karena pasokan input bervariasi dengan kompensasi umpan maju.
Standar di bawah ambang penguncian tegangan secara internal diatur pada 4.1V, tetapi jaringan resistor pada pin yang diaktifkan dapat meningkatkan ambang ini.Pin soft start mengontrol ramp startup tegangan output.Sinyal power drain terbuka yang baik menunjukkan bahwa output berada dalam kisaran tegangan nominal.
Ini memiliki fitur perlindungan terintegrasi penuh yang mencakup perlindungan arus berlebih, perlindungan tegangan berlebih, dan penghentian termal.
MPQ8632 membutuhkan sejumlah kecil komponen eksternal standar yang tersedia dan tersedia dalam paket 16-Pin QFN 3mm×4mm atau 29-Pin QFN 5mm×4mm.
FITUR
* Kisaran Tegangan Input Rendah dari 2.5V: -- 2.5V hingga 18V dengan Bias Eksternal 5V -- 4.5V hingga 18V dengan Bias Internal
*Scalable Family of Products for 4A to 20A Output Current Applications -- 4A/6A/8A/10A/12A Share the Same Footprint --15A/20A Share the Same Footprint, dengan Sedikit Perubahan pada Power Stage Section dari 4A/6A/8A /10A/12A
* RDS Rendah Optimal (ON) MOSFET Daya Internal Per Perangkat
* Teknik Pengurangan Rugi Switching Proprietary
* COT Adaptif untuk Respon Transien Ultracepat
* Tegangan Referensi 0,5% Lebih dari 0qC hingga 70qC Kisaran Suhu Persimpangan
* Waktu Mulai Lunak yang Dapat Diprogram
* Pra-Bias Memulai
* Frekuensi Pengalihan yang Dapat Diprogram dari 200kHz ke 1MHz
* Non-latch OCP, OVP dan Thermal Shutdown Protection
*Output Dapat Disesuaikan dari 0,611V hingga 13V
APLIKASI
* Sistem Telekomunikasi dan Jaringan
* Stasiun Basis x Server
* Perekam Video Pribadi
* Televisi dan Monitor Panel Datar
* Sistem Tenaga Terdistribusi
Gambar data:https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
