MPQ8633BGLE-Z Power IC Chip Switching Regulator IC Positif Dapat Disesuaikan 0.6V

MPQ8633BGLE-Z Power IC Chip Switching Regulator IC Positif Dapat Disesuaikan 0.6V

Detail Cepat:

Atribut Produk:

Sumber daya tambahan:

Keterangan:

MPQ8633B adalah konverter buck yang terintegrasi penuh, frekuensi tinggi, sinkron.Ini menawarkan solusi yang sangat kompak yang mencapai arus keluaran hingga 20A dengan pengaturan beban dan saluran yang sangat baik pada rentang pasokan input yang luas.

MPQ8633B beroperasi dengan efisiensi tinggi pada rentang beban arus keluaran yang lebar.MPQ8633B mengadopsi mode kontrol konstan tepat waktu (COT) kompensasi internal yang memberikan respons transien cepat dan memudahkan stabilisasi loop.

Frekuensi operasi dapat diatur ke 600kHz, 800kHz, atau 1000kHz dengan mudah dengan konfigurasi MODE, memungkinkan frekuensi MPQ8633B tetap konstan terlepas dari voltase input dan output.

Jalan start-up tegangan output dikendalikan oleh timer internal 1 ms.Ini dapat ditingkatkan dengan menambahkan kapasitor pada TRK/REF.Sinyal open-drain power good (PGOOD) menunjukkan apakah output berada dalam kisaran tegangan nominalnya.PGOOD dijepit di sekitar 0,7V dengan tegangan pull-up eksternal ketika catu input gagal memberi daya pada MPQ8633B.

Fitur perlindungan lengkap termasuk perlindungan arus berlebih (OCP), perlindungan tegangan berlebih (OVP), perlindungan tegangan rendah (UVP), dan perlindungan suhu berlebih (OTP).

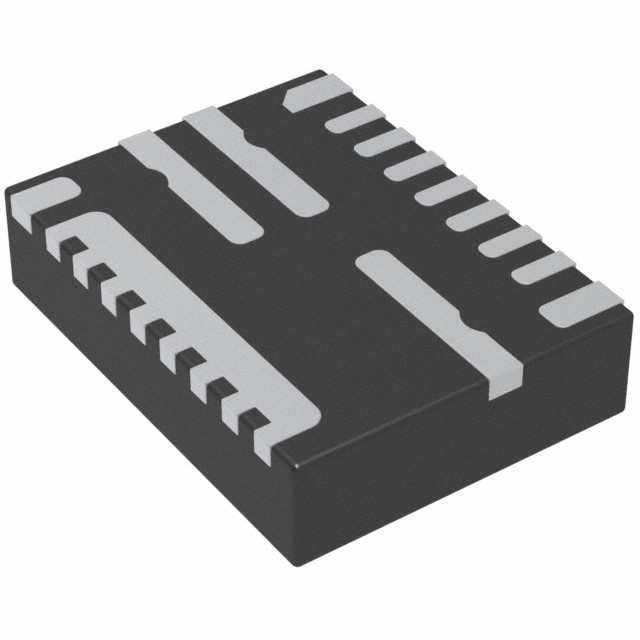

MPQ8633B membutuhkan sejumlah kecil komponen eksternal standar yang tersedia dan tersedia dalam paket QFN-21 (3mmx4mm).

FITUR

 Kisaran Tegangan Input Lebar o 2.7V hingga 16V dengan Bias VCC 3.3V Eksternal o 4V hingga 16V dengan Bias Internal atau Bias VCC 3.3V Eksternal

 Diferensial Tegangan Keluaran Remote Sense

 Tingkat Batas Arus Akurat yang Dapat Diprogram

 Arus Keluaran 20A

 MOSFET Daya Terpadu RDS(ON) Rendah

 Teknik Pengurangan Kerugian Switching Proprietary

 COT Adaptif untuk Respon Transien Ultracepat

 Stabil dengan Kapasitor Keluaran Nol ESR

 Tegangan Referensi 0,5% di atas 0°C hingga +70°C Kisaran Suhu Sambungan

 1% Tegangan Referensi dari -40°C hingga +125°C Kisaran Suhu Sambungan

 Operasi Lewati Pulsa atau CCM Paksa yang Dapat Dipilih

 Regulasi Beban yang Sangat Baik

 Pelacakan Tegangan Keluaran

 Pelepasan tegangan keluaran

 PGOOD Aktif Dijepit pada Tingkat Rendah selama Listrik Mati

 Waktu Soft-Start yang Dapat Diprogram dari 1ms

 Pra-Bias Start-Up

 Frekuensi Pengalihan yang Dapat Dipilih dari 600kHz, 800kHz, dan 1000kHz

 Non-Latch OCP, UVP, UVLO, Thermal Shutdown, dan Latch-Off untuk OVP

 Output Dapat Disesuaikan dari 0,6V hingga 90%*VIN, hingga 5,5V Maks

 Tersedia dalam Paket QFN-21 (3mmx4mm).

APLIKASI

 Sistem Telekomunikasi dan Jaringan

 Server, Komputasi Awan, Penyimpanan

 Stasiun Basis

 Titik Beban Tujuan Umum (PoL)

 Sistem Tenaga Distribusi 12V

 TV kelas atas

 Konsol Game dan Kartu Grafis

Gambar Data:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPQ8633BGLE-Z/document_id/1054/
